トランスＲバルブ

トランスRバルブは「PUSHKUN クリーン・システム」の性能を最大限に引き出すために開発された専用バルブです。
耐久性に優れた鋼材を採用し、洗浄工程において理想的な流体の流れを実現します。

■特長と機能：

最適な流体制御設計
内部はエルボーパイプ形状を採用。
原材料の移送時に発生する圧力損失を軽減し、より安定した流体制御を可能にします。
多方向制御で製造ラインに柔軟性を
1つの流れを最大4方向に分岐・制御可能。
複雑な製造ラインにおける流体の流れを自在にコントロールできます。
クリーンシステム効果をさらに強化
PUSHKUN クリーン・システムの導入効果を最大化する、重要な周辺機器のひとつです。
簡単メンテナンス
ハンドタイプ（手動）は特に工具不要で簡単に分解洗浄が可能。
日常の保守作業を効率化します。

■材質：

・バルブ本体、バルブコーン、本体カバー：SUS316L
・コーンライナー、エンドスラストリング、キャップシール：PTFE（テフロン）
・Oリング：シリコン、EPDM、NBR、バイトンからご指定ください

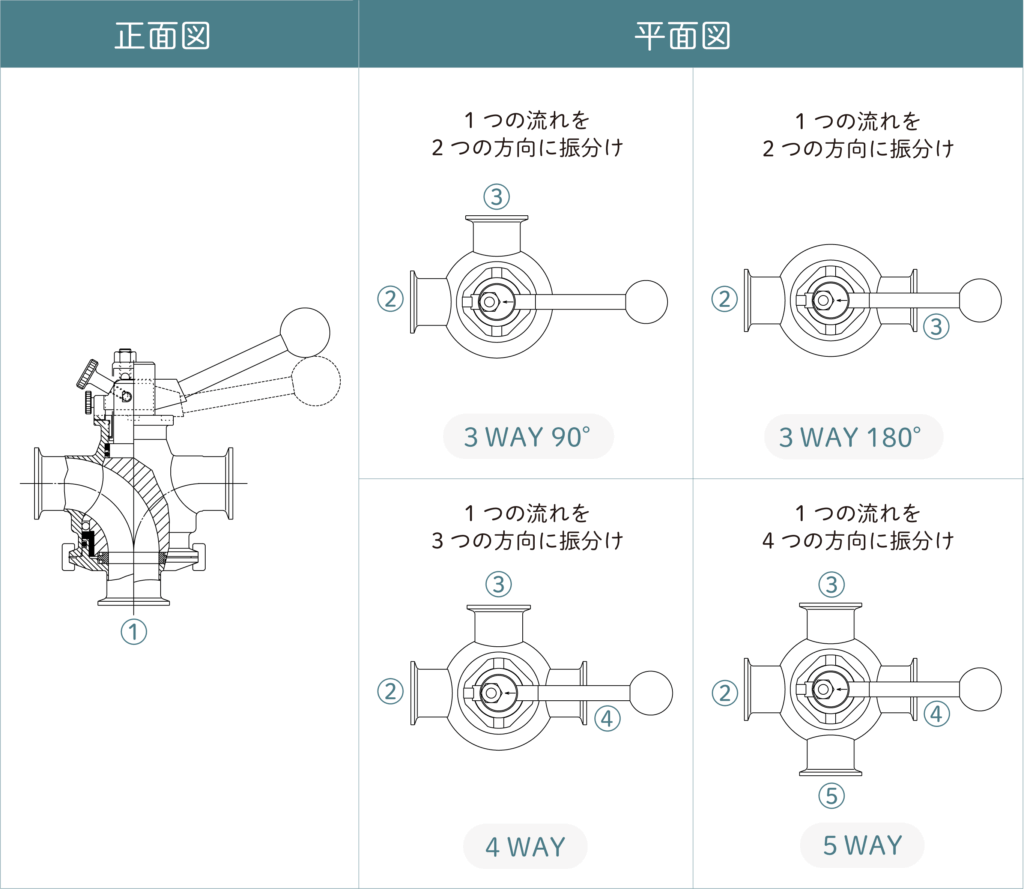

■トランスＲバルブの種類：

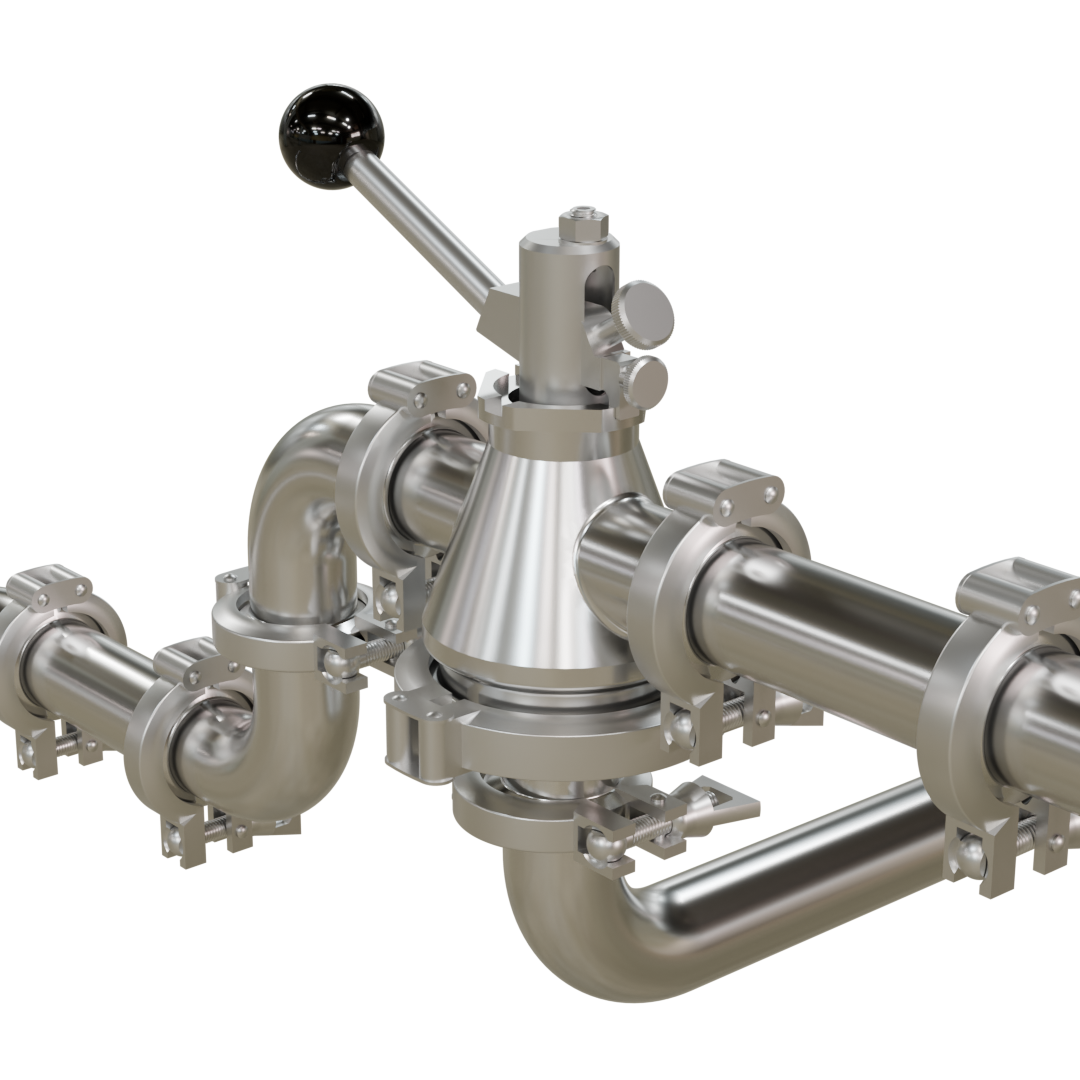

ハンドタイプ（手動）

種類：

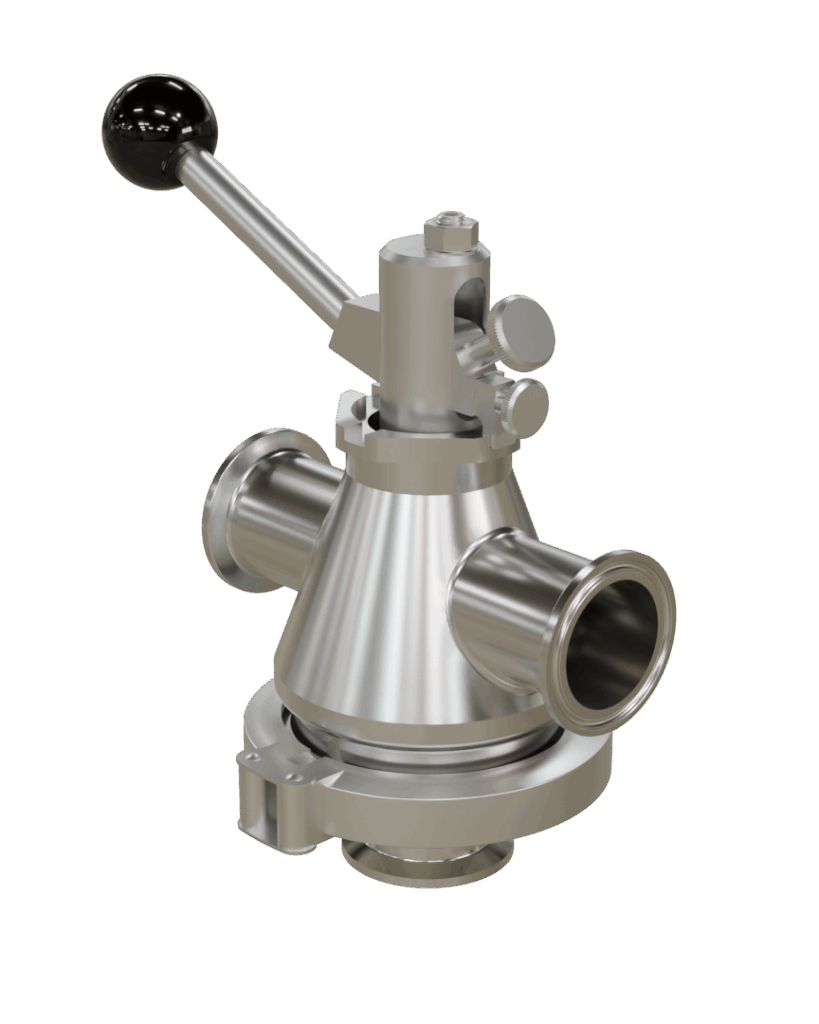

▶ 3 WAY(90°タイプ )：1つの流れを2つの方向に変更できます。
▶ 3 WAY(180°タイプ )：1つの流れを2つの方向に変更できます。

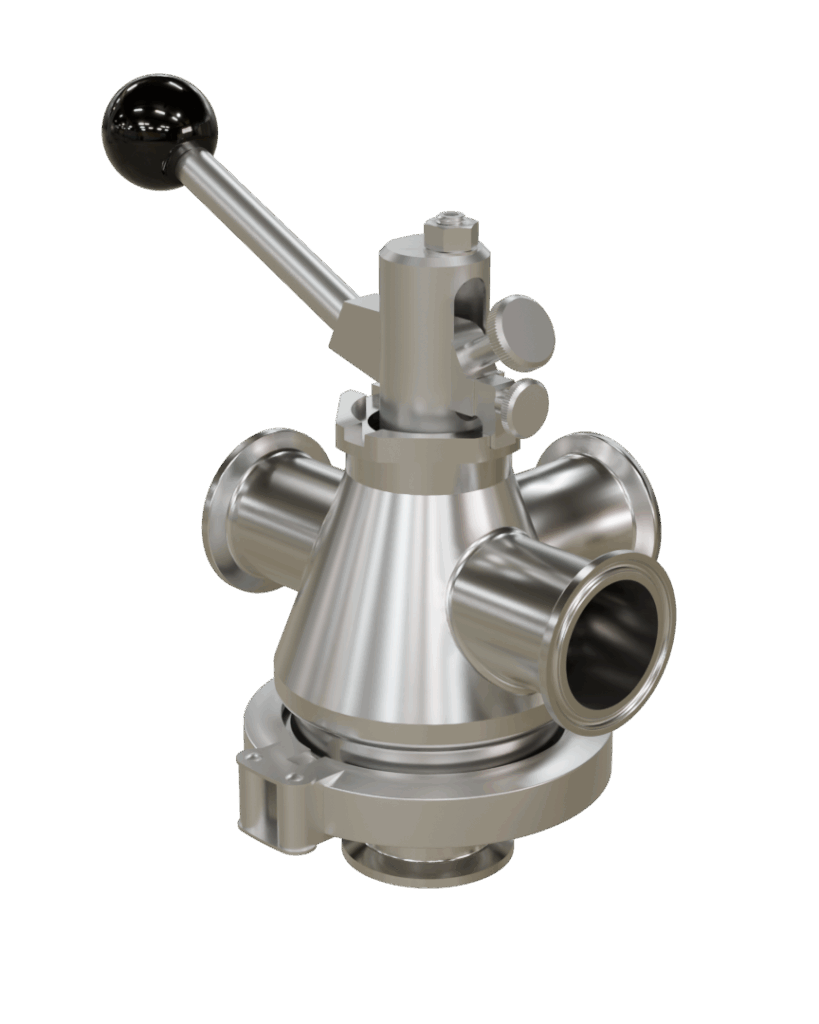

▶ 4 WAY：1つの流れを3つの方向に変更できます。

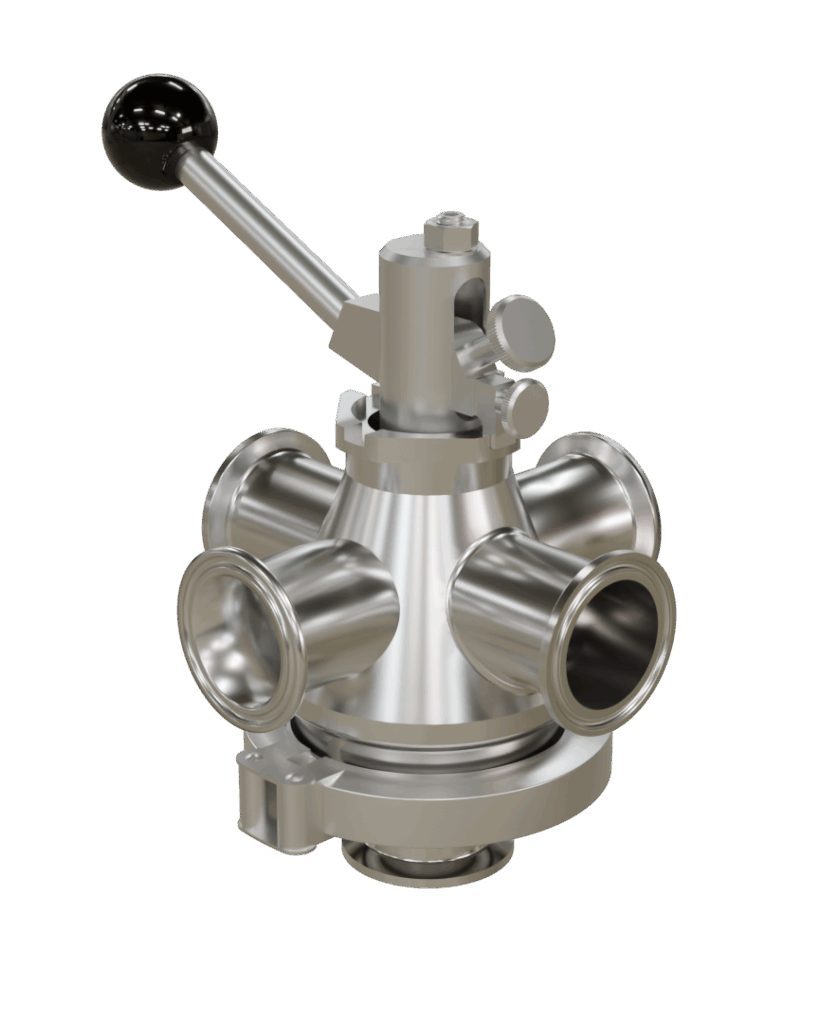

▶ 5 WAY：1つの流れを4つの方向に変更できます。

動作手順：

ハンドル操作により位置決めが解除されると同時に、回転バルブが約0.3mm下方へ押し下げられ、本体とのテーパー部に微小な隙間が生じます。
これにより、カジリ（焼き付き）を防止し、回転トルクを低減する効果があります。
位置決め後はOリングの弾性によってテーパー部の密閉性が確保され、確実なシール性能を維持します。

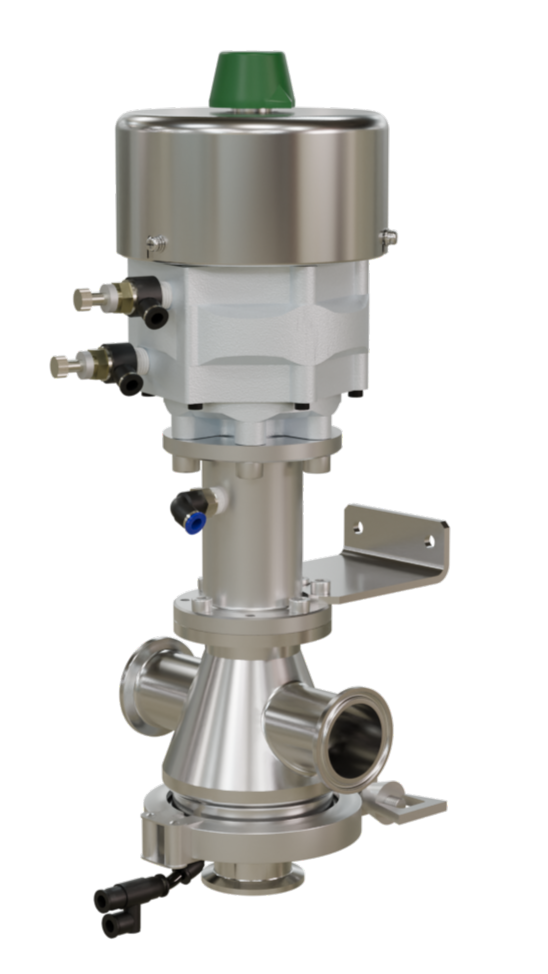

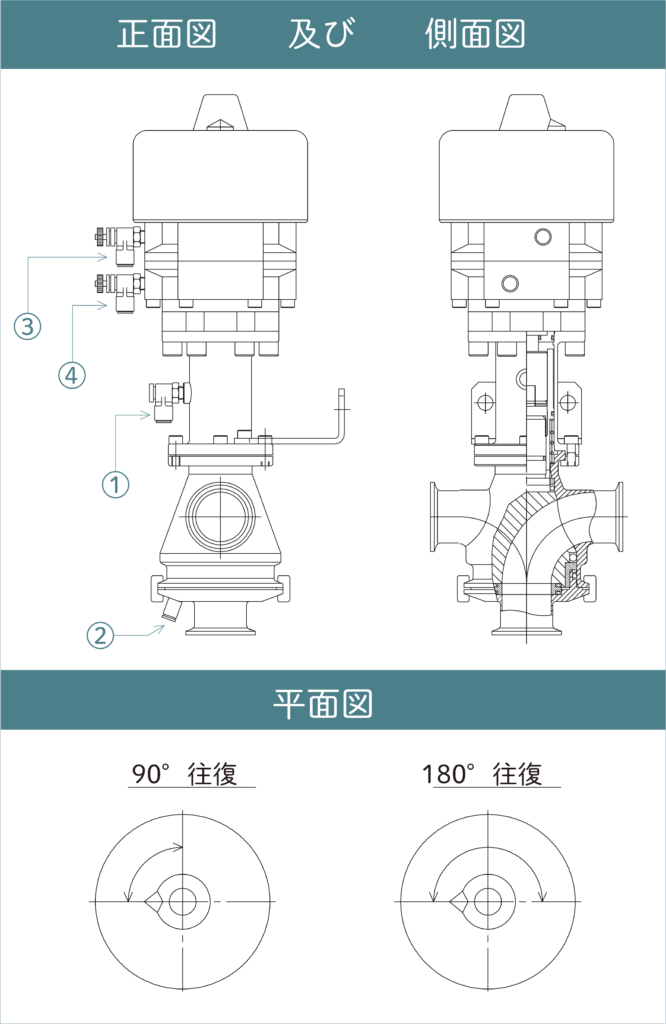

オートタイプ（自動）

バルブコーンの回転の為、エアーシリンダーを使用しています。
