「PUSHKUN クリーン・システム」は、いわゆるピグ・システム（PIG System）であり、
製造ラインの原料押出・回収・配管洗浄に対応した高度な衛生管理システムです。
GMP（Good Manufacturing Practice）に準拠し、食品や化粧品など高い衛生レベルを求められる製造現場に最適です。
■ メリット
- 原料回収率99.9％を実現
配管内に残った原料をほぼ完全に回収・再利用可能。原価の削減に大きく貢献します。 - 食品ロスの削減
食品原料の無駄を最小限に抑え、環境負荷低減とサステナビリティ向上に寄与します。 - 洗浄作業の効率化
配管洗浄作業の手間と時間を大幅に削減。作業負荷の軽減と人件費の最適化につながります。 - 排水量の劇的な軽減
洗浄時に発生する汚水を抑制し、厳しい排水規制にも対応。環境配慮型の製造を実現します。 - 高粘度原料にも対応
粘性の高い原料でもスムーズな押出が可能。配管内のコンタミネーション（異物混入）を防止します。 - 多品種製造が可能
同一ラインで複数製品の製造が可能。設備の柔軟性と生産効率の向上に貢献します。
押出原料の実績
食品・化粧品・洗剤・医薬品・電池・ケミカル関連製品の製造ラインに使用が可能です。
| 食品・飲料 | ・乳製品 ・ジャム ・マヨネーズ ・ドレッシング ・ポテトサラダ ・わさび ・練り製品 ・チョコレート ・餃子の餡 ・カスタードクリーム ・蜂蜜 ・ヨーグルト ・ソース ・醬油 |
| 化粧品・洗剤・医薬品 | ・軟膏 ・美容クリーム ・洗濯洗剤 ・シャンプー＆コンディショナー ・消毒液 ・薬品 |
| ケミカル関連製品 | ・インク ・顔料 ・磁性流体 ・電池原料 ・ボンド（接着剤） |
種類及び特長
| ワンウエイタイプが有効なケース | 往復タイプが有効なケース |
|---|---|
| ・原料の移送が少ない場合 ・移送する原料の種類が少ない場合 ・ラインが短い場合 ※上記は原料そのものの特性によって往復タイプが有効な場合もあります。 | ・原料の移送頻度が多い場合 ・一つのラインで数種の原料を移送する場合 ・原料の移送先が複数の場合 ・ラインが長い場合 ・プッシュクン自体の取り出しや洗浄に手間をかけたくない場合 ・パネル操作による自動切換え方法を採用する場合 |
弊社のPUSHKUNクリーンシステムを初めて導入されるユーザー工場に限り運用レポートをご提出して頂く前提で
テスト運用機器の無料貸し出しが可能です。
【貸出期間：2週間、送料はご負担お願い致します・着払い発送可】
貸出器機：システム ワンウェイタイプ ５点 → PUSHKUN、スタート管、キャッチャー管（T型又はC型）、防水センサー、検知器パトライト付き
ワンウエイタイプ
- スタート管
- キャッチャー管（T型）
- トランスＲバルブ（ハンド・タイプ）
- 排気弁（安全用）
- 検知器（パトライト付き）
- PUSHKUN検知センサー（防水又は防爆）

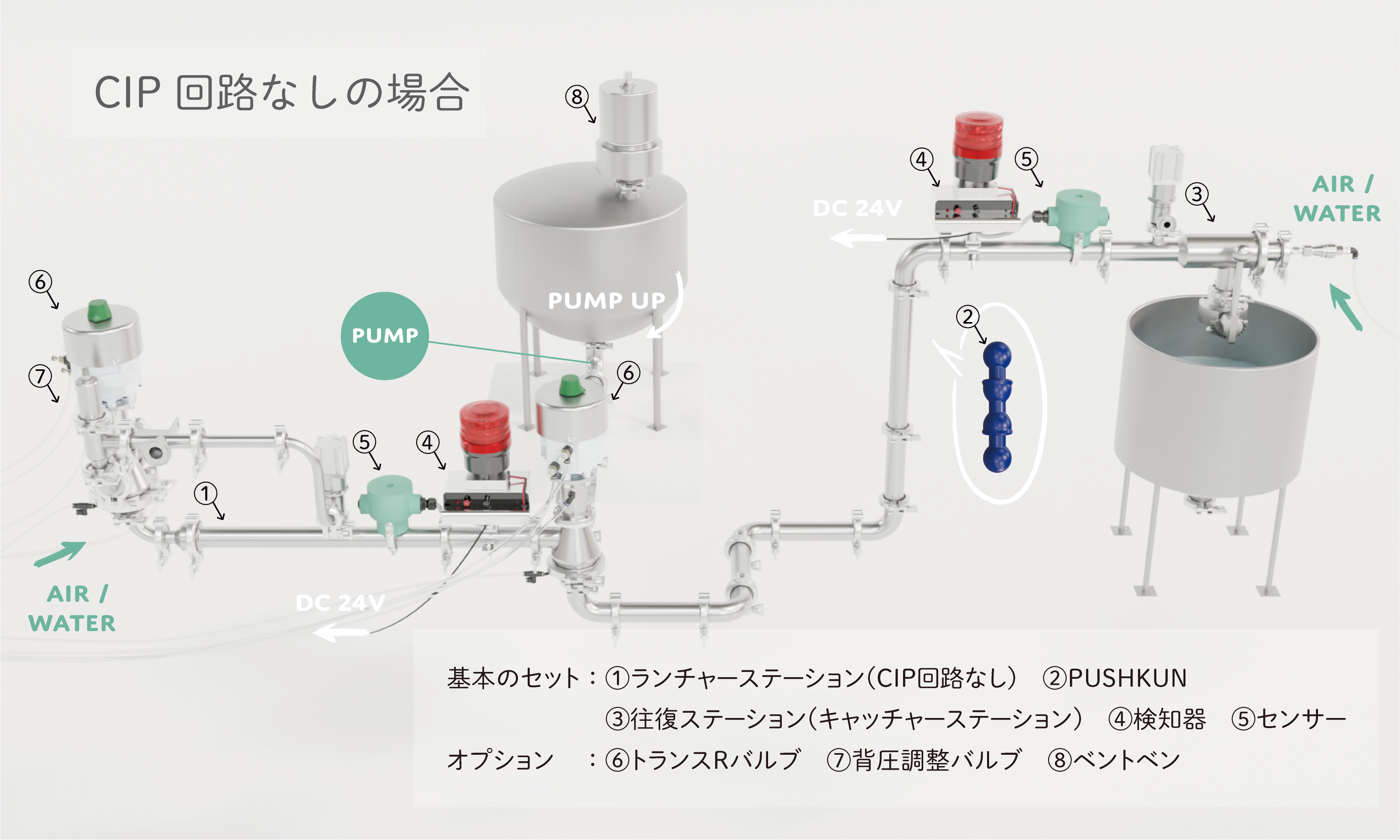

往復タイプ
- ランチャーステーション
- キャッチャーステーション
- トランスＲバルブ（4ウエイ）
- トランスＲバルブ（3ウエイ）
- 排気バルブ
- 開度調整弁
- 検知器（パトライト付き）
- PUSHKUN検知センサー（防水又は防爆）
- 原料逆止弁

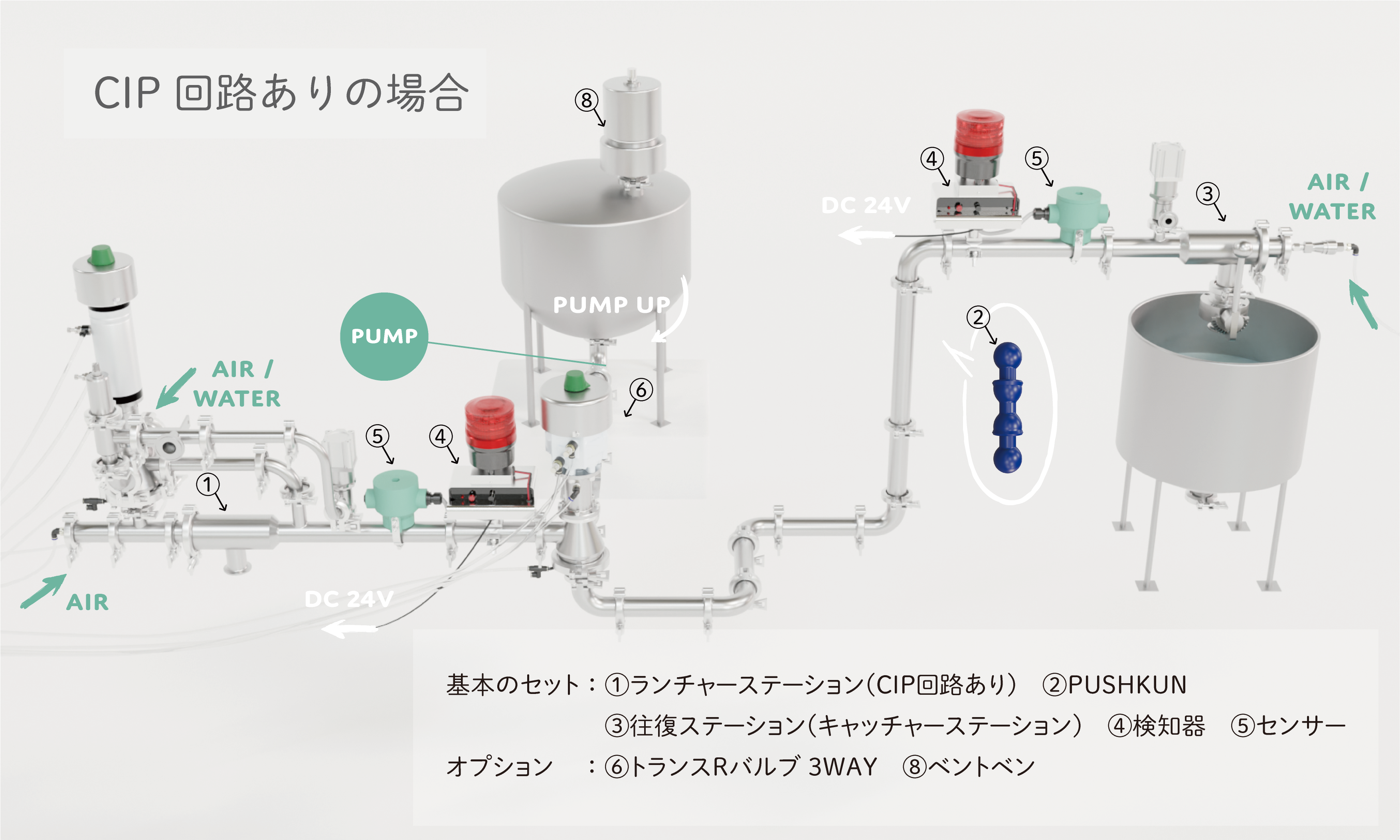

- CIP回路（オプション）
※③⑥⑨⑩はオプションです。
代わりにバタフライバルブなどをご使用が可能です。
PUSHKUNクリーンシステム 運用にあたって：運用ラインの条件
■ 運用配管の内径：均一で段差や障害の無い事
- レジュース管繋ぎによる配管径の変化には対応しておりません。
配管径毎にサイズの合ったPUSHKUNが必要となります。 - 溶接配管の場合は溶接ビートに製品が詰まり破損の原因になりますので、内部のビートカット及び研磨が必要です。
- ボールバルブは必ずフルボアタイプをご利用ください。
フルボアタイプで無い場合はバルブ内径が配管径より小さくPUSHKUNは通過出来ません。 - パッキンの配管内部へのはみ出しがあると通過障害が起こり、製品の破損に繋がります。
■ 配管の曲がり：ショートエルボーは要検討・エルボー返しは不可
- ロングエルボーはコの字配管S字配管共に通過出来るように設計されていますが、
ショートエルボーは配管径や押出し原料の粘性によって通過不可能な場合があります。
⇒WH型（前後球体+スカート1枚タイプ）で通過可能な場合があります【ワンウエイ・タイプ 1S～3S 対応】。 - エルボー返しは通過出来ません。
- 標準ベンドはショートエルボーのため通過出来ません。⇒WH型で通過テストを行ってください。
※製品のカットで対応可能なケースもありますのでご相談ください。
システム応用例
