2.5Sサイズまでの小径配管や距離の短い工場ラインにはワンウェイタイプをお勧めします。

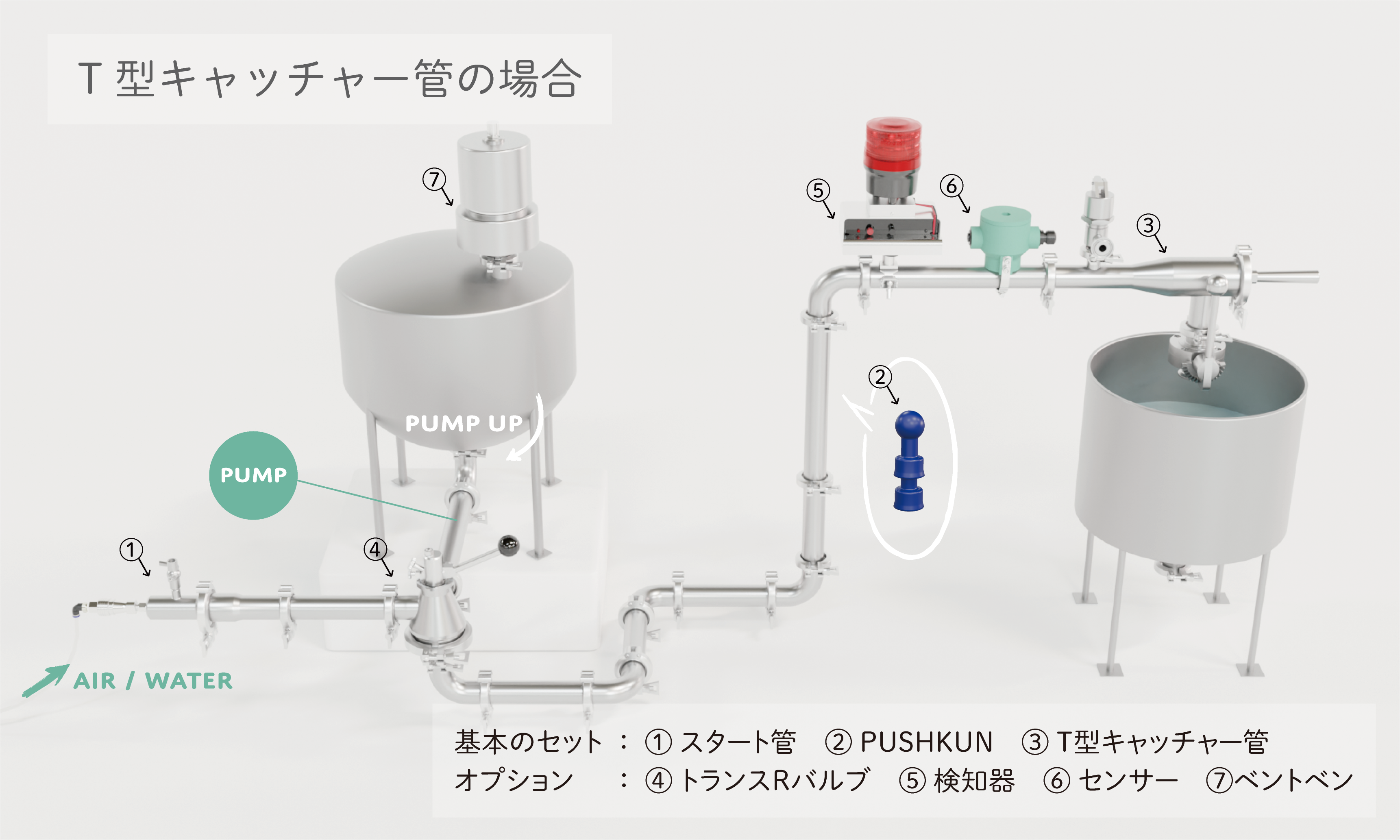

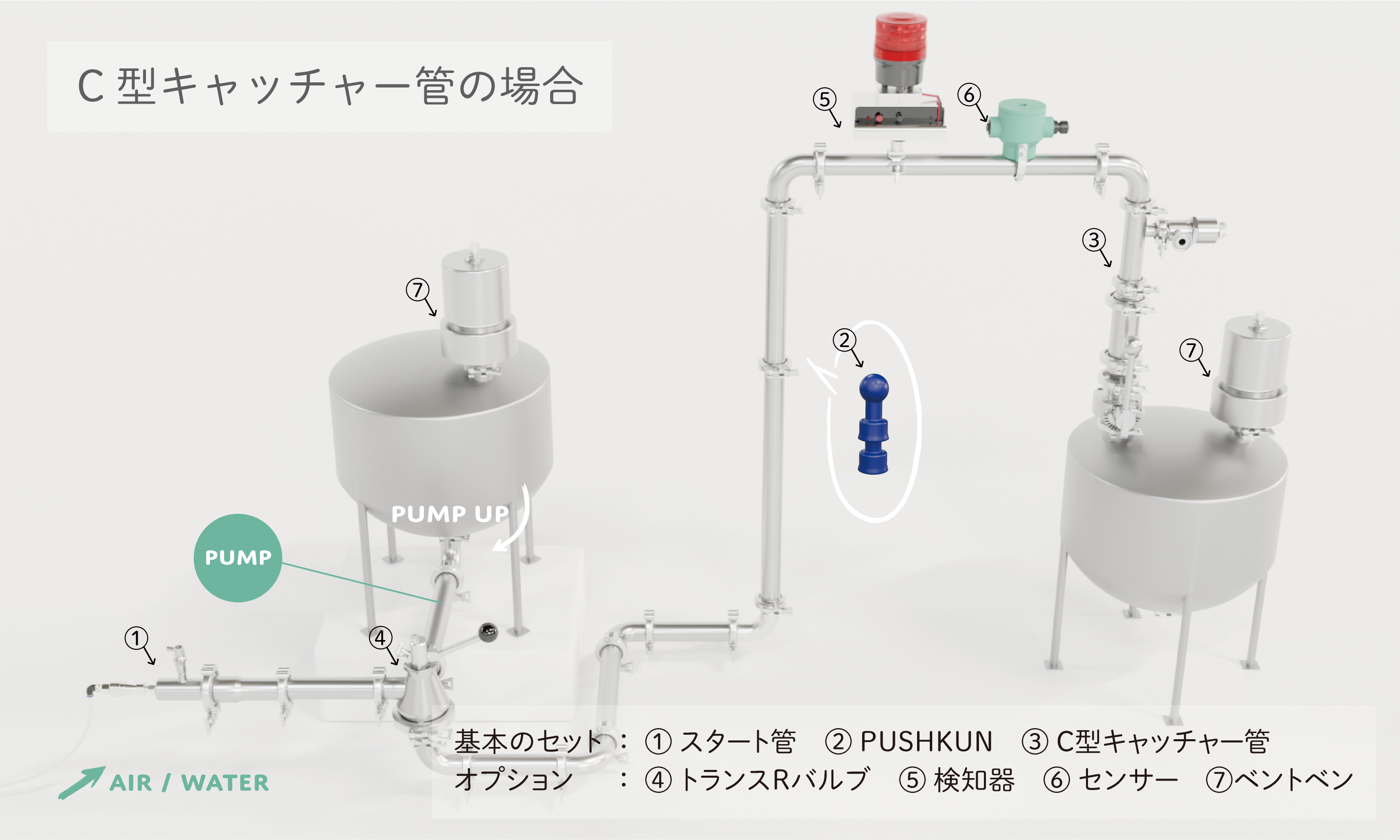

プッシュクン・クリーン・システム ワンウエイ・タイプ 参考図
■ ワンウエイ・システム標準製品
| ・PUSHKUN（プッシュクン） | WK型・WHK型・WH型（検知機能付き 又は 無し） 詳しくはこちらをご確認ください。 |
| ・スタート管 | ・ドレン管なし ・ドレン管付き |
| ・キャッチャー管 T型 | ・排気弁なし ・排気弁付き（排気弁ハンド 又は排気弁 オート） |
| ・キャッチャー管 C型 | ・排気弁なし ・排気弁付き（排気弁ハンド 又は排気弁 オート） |
■ 推奨製品
| ・メタルガードパッキン | ・ヘルール型 ・H型 ・L型 詳しくはこちらをご覧ください。 |
| ・トランスRバルブ | ・ハンド（手動）タイプ ・オート（エアー圧）タイプ 製造ラインにおける流体の流れを制御する事を可能にします。 一つの流れを最大4つの異なる方向に変える事が出来ます。 詳しくはこちらをご覧ください。 弊社のトランスRバルブを使用しない場合、必ずフルボアタイプの三方バルブを使用ください。 |
| ・PUSHKUN 検知センサー | ・防水センサー ・防爆センサー 「PUSHKUN 検知機能付き」を使用する場合、検知センサーの使用をお勧めします。 センサーは高感度センサーを使用し、プッシュクン内蔵の磁石を検知します。 詳しくはこちらをご確認ください。 |
| ・検知器 | ・パトライト無し ・パトライト付き 「検知センサー」を使用する場合、検知器の使用をお勧めします。 検知器はセンサーの信号を検知し、パトライト（ブザー音と回転灯）でPUSHKUN（プッシュクン）の通過を知らせます。 詳しくはこちらをご覧ください。 |

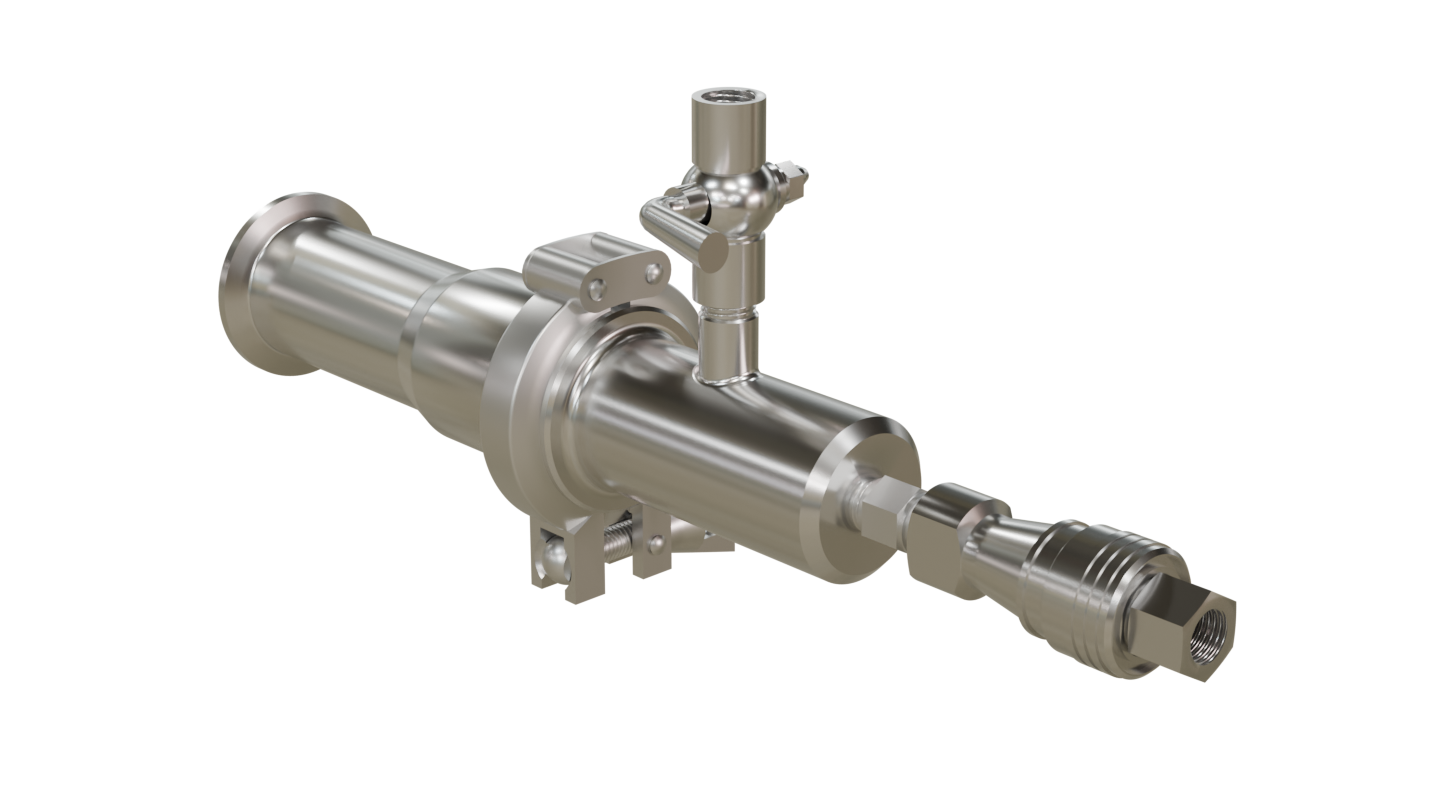

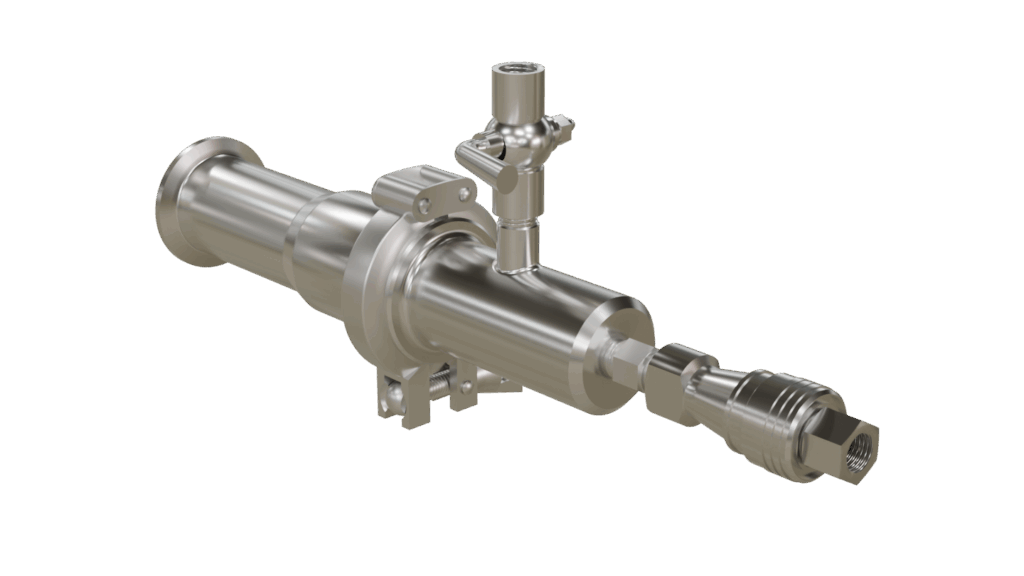

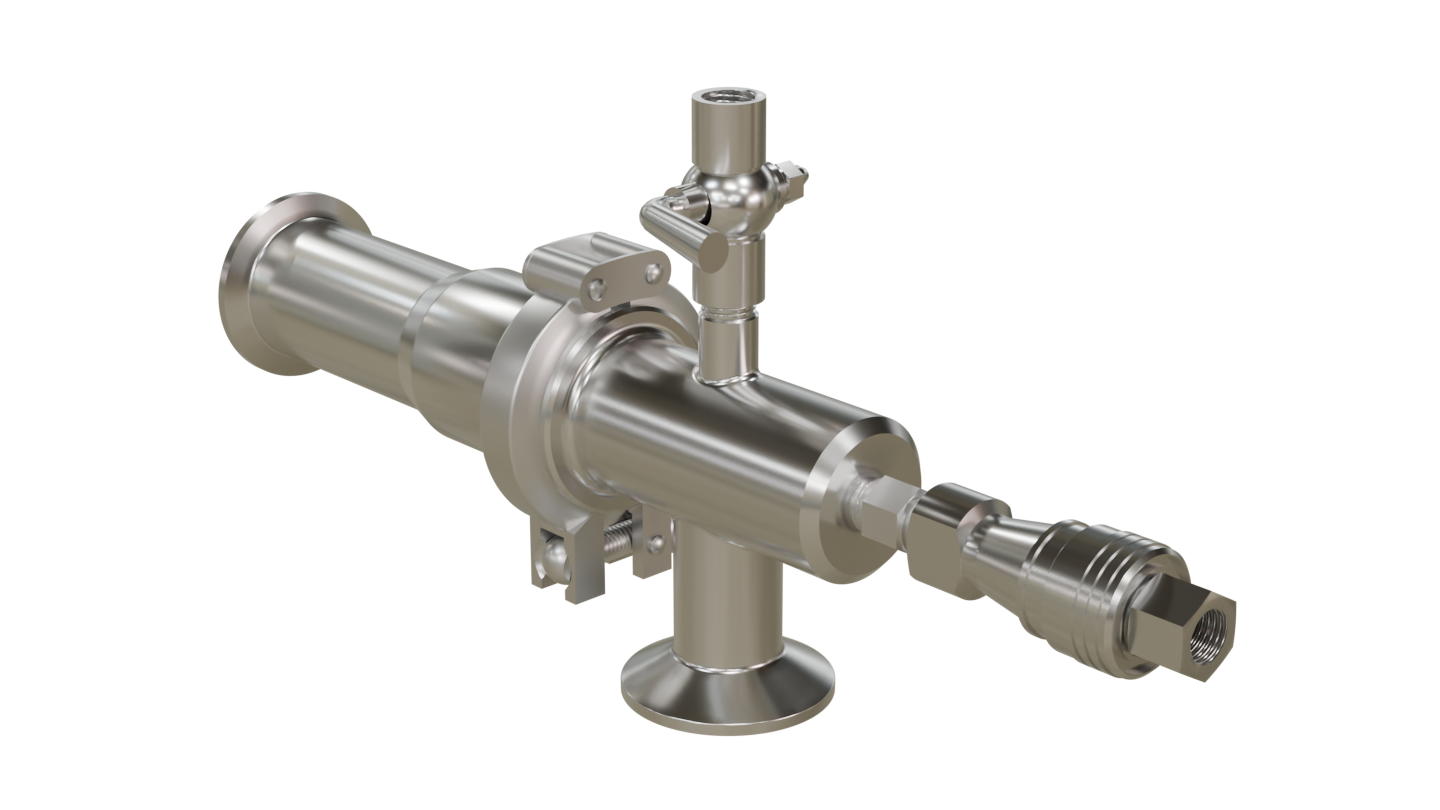

★ スタート管
■スタート管はプッシュクンをエアー圧、水圧等て配管内に送り出します。
■プッシュクンを装着しやすいように基準配管内径より少し管径を大きく設計されています。
エアー圧、水圧等の供給やCIP洗浄のための適正なカプラー、ドレン管が取り付けられます。
■プッシュクンを押す圧はプロセスの圧⼒（原料輸送ポンプ圧）に0.1～0.5MPaをプラスした圧力に設定してご使用ください（PUSHKUN最大押出し圧力は0.8MPa）。
■メートルコック：プッシュクンがキャッチャー管に到着後のエアー抜き又は圧力計の取付にご使用ください。
■ドレン管：水圧を使用する場合、プッシュクンがキャッチャー管に到着後に排水口CIPの接続にご使用ください。
★ キャッチャー管
■キャッチャー管は原料を通過させながら、プッシュクンを受け止めます。
■T型 又は C型からの選択が可能です。
■使用後の配管内のエアー圧のリリースの為、どちらも排気弁付きでの提供しています。

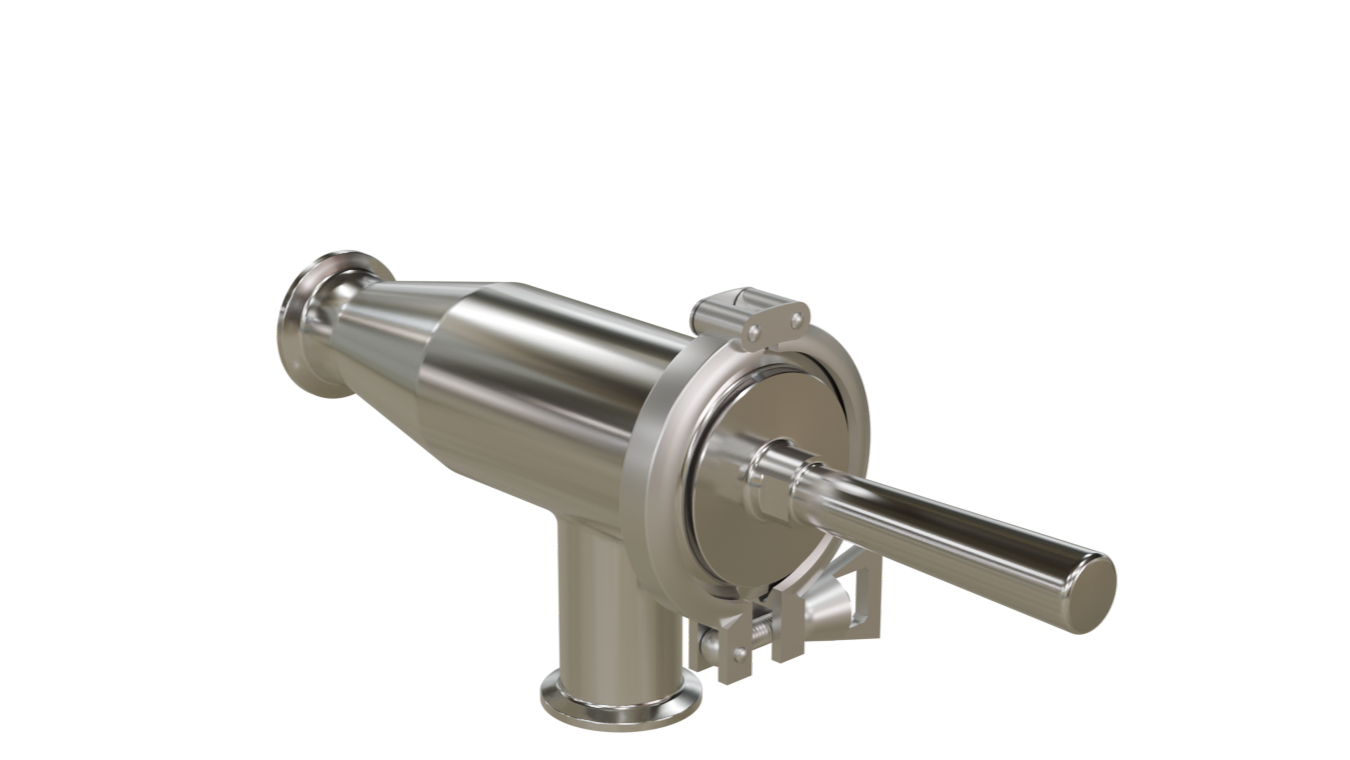

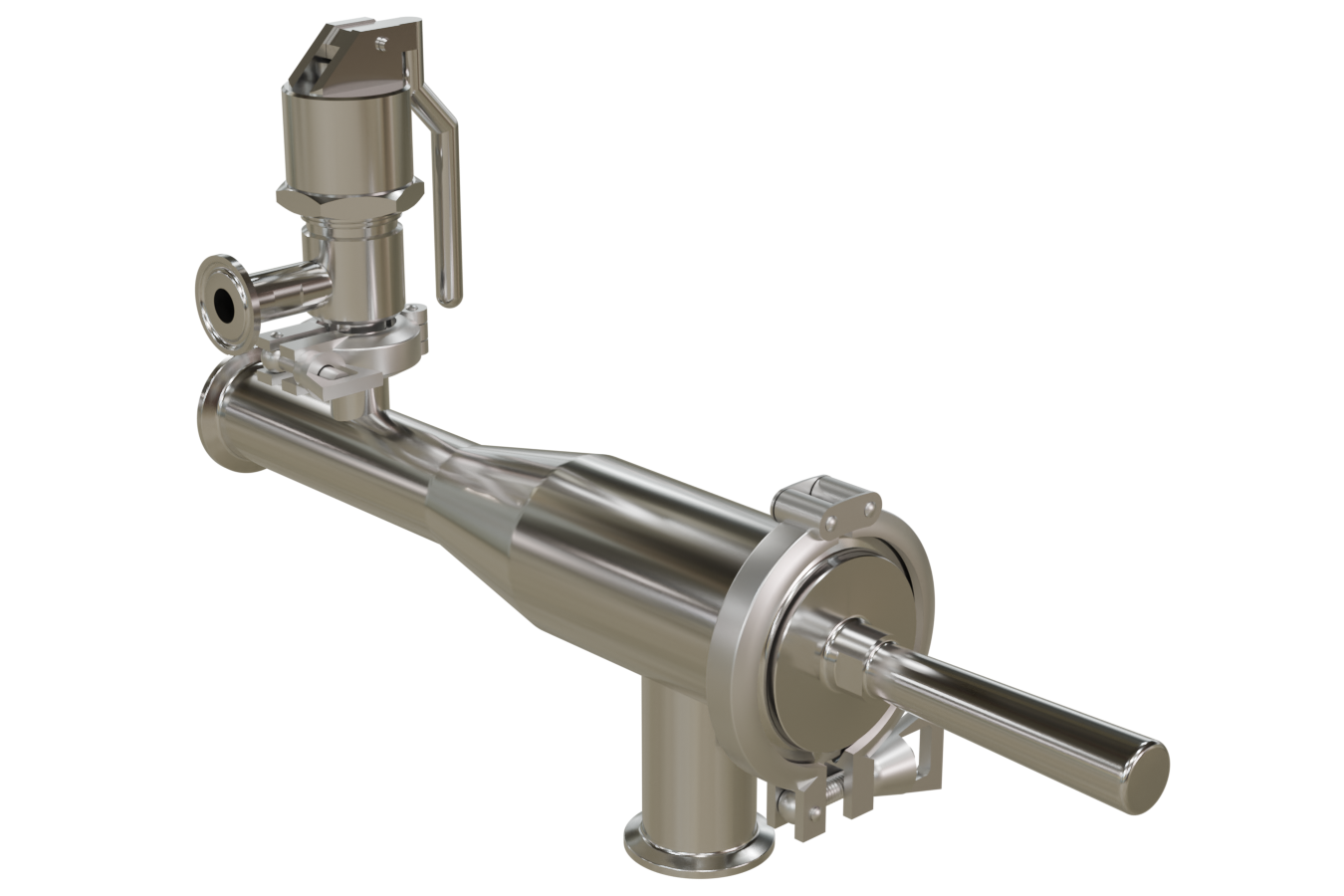

✾ キャッチャー管 T型

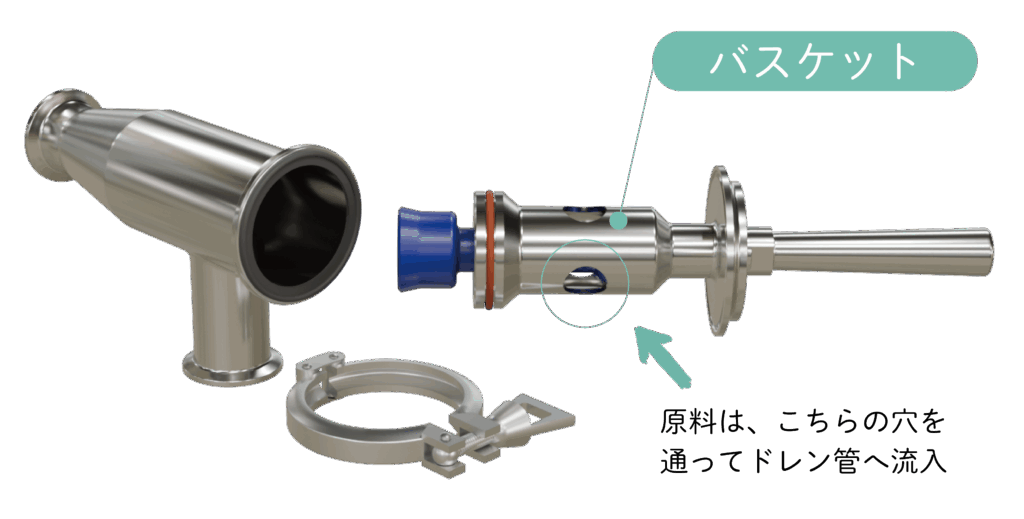

Tタイプのキャッチャー管は、内部のバスケットにプッシュクンが収まり、原材料はドレン管に流れます。

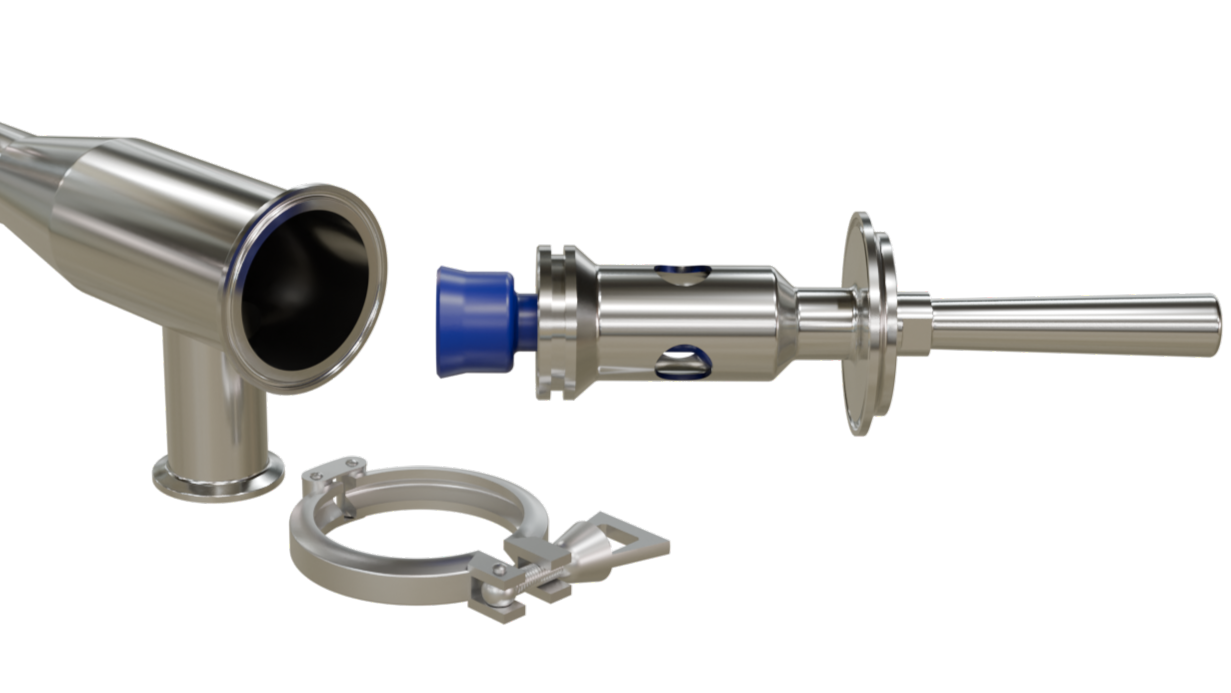

クランプを外し、バスケットごとプッシュクンを取り出すことができます。

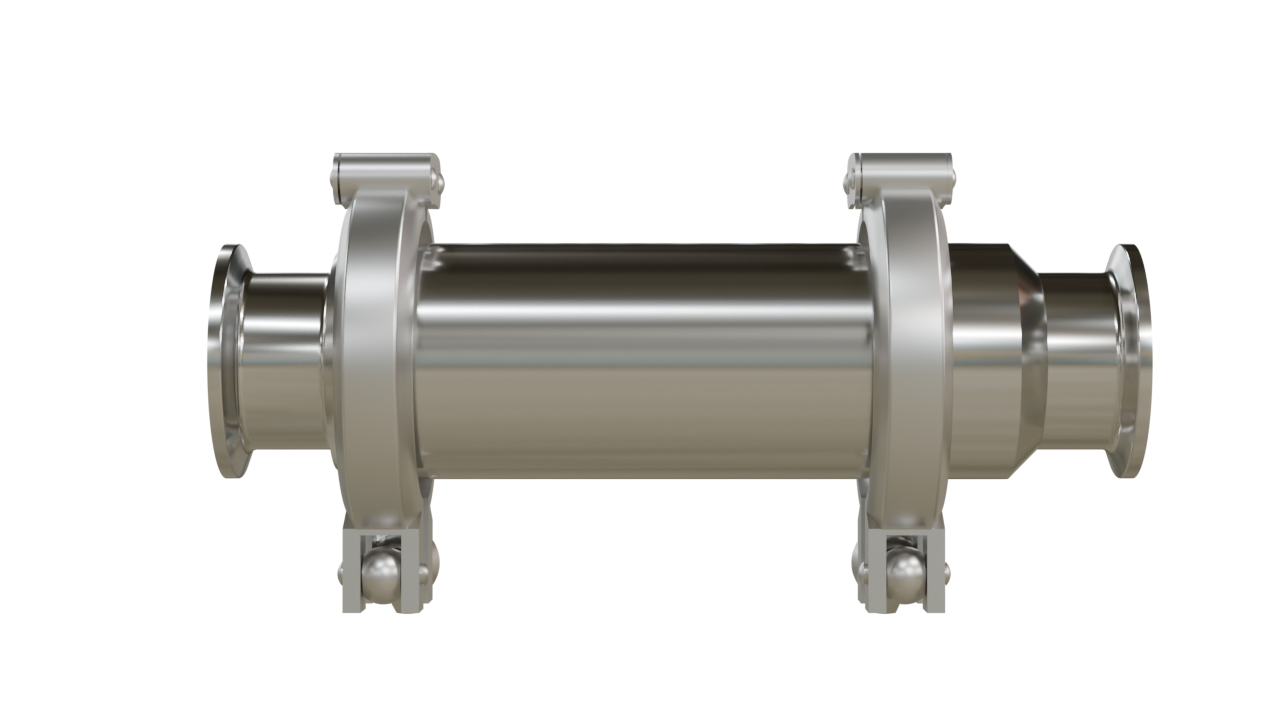

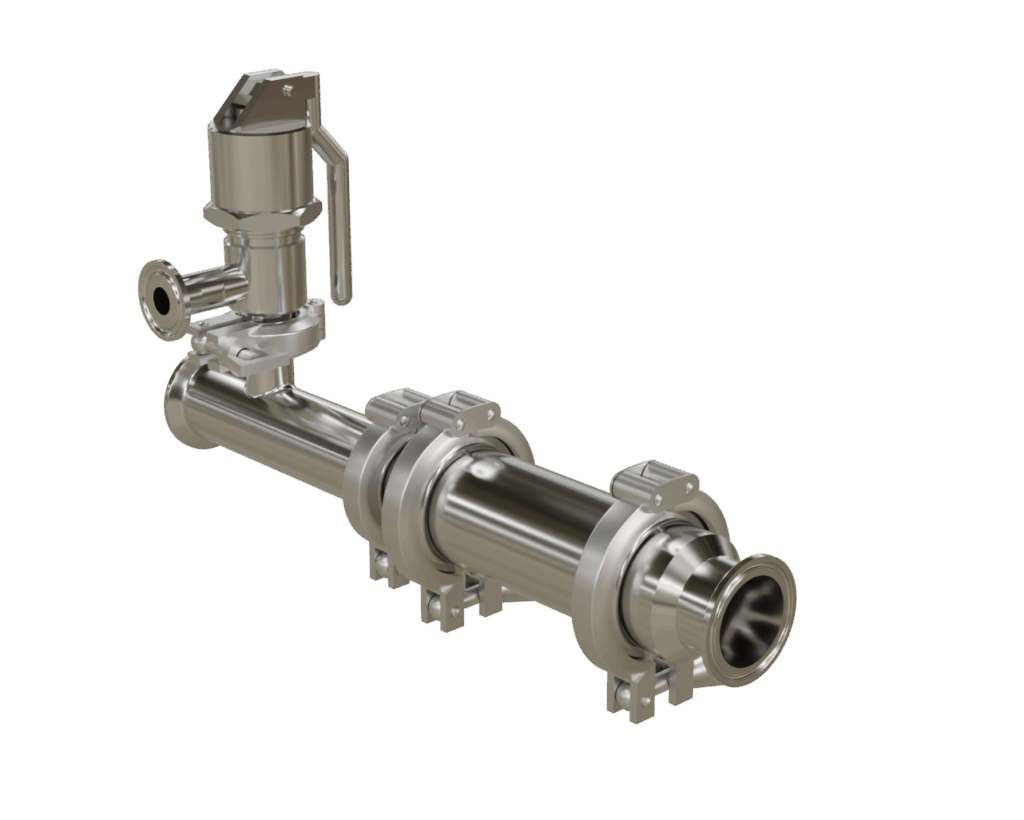

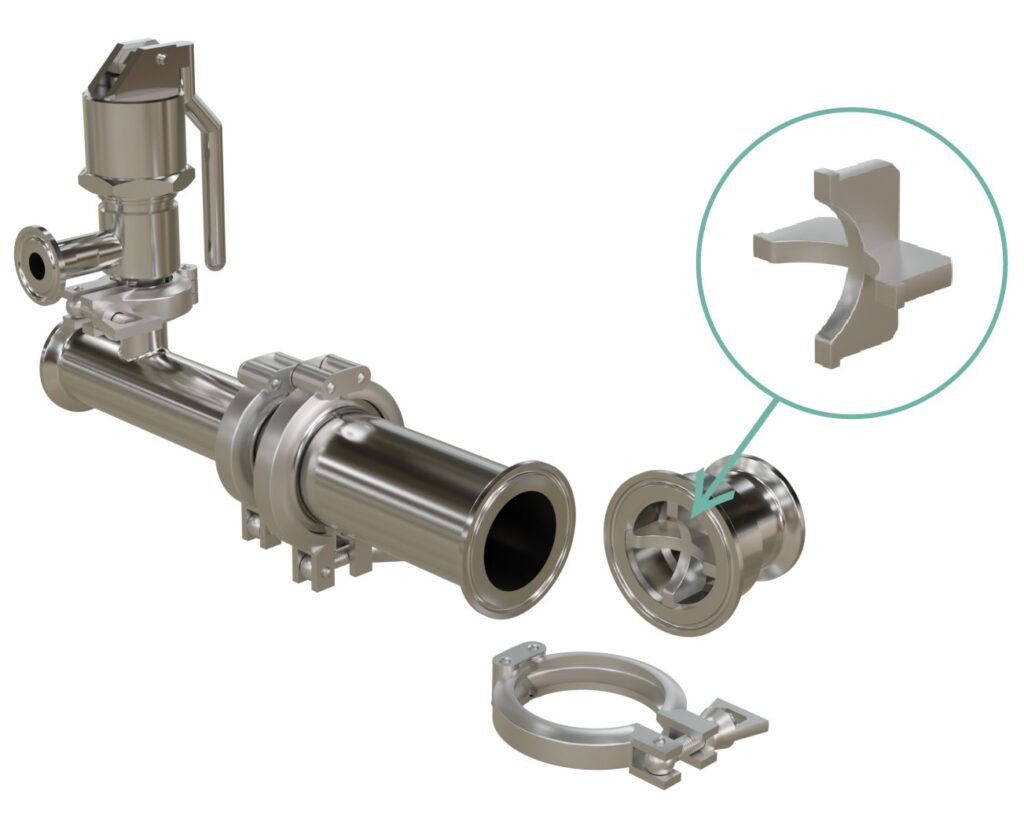

✾ キャッチャー管 C型
Cタイプの場合はキャッチャー管を設置して生産ラインの途中でPUSHKUNを止めることができます。

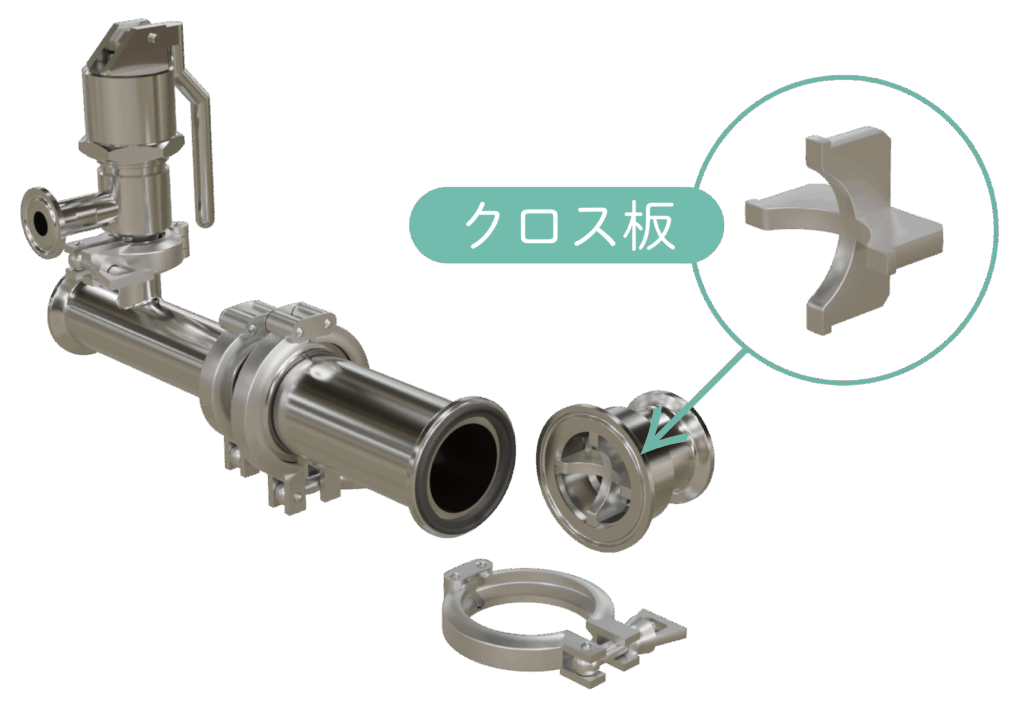

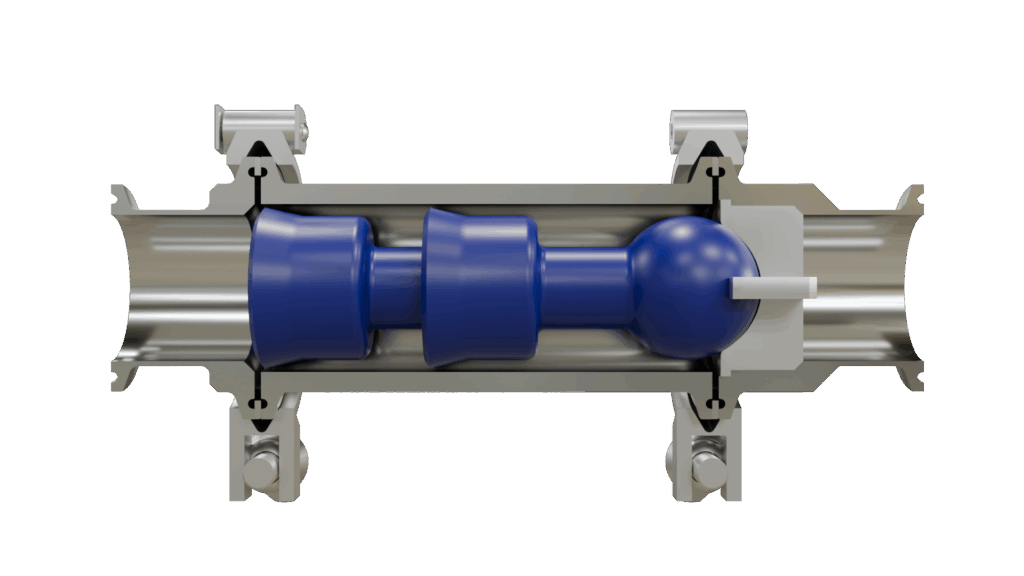

PUSHKUNはクロス板で止まりますが、原材料はクロス板の隙間を通って前方に流れます。
キャッチャー管をラインから外して中のプッシュクンを取り出します。
縦方向のラインで原料を回収するのにお勧めします。
■ ワンウエイ・タイプ 運用方法
- タンクから生産ラインに原材料が流れるようにバルブ方向を確認します。配管内にポンプで原材料を送り出します。
- ポンプを止めて、スタート管が生産ラインに繋がるようにバルブの方向を切り変えます。
- PUSHKUNを水で少し濡らす。スタート管のクランプとランチャーヘッドを外し、PUSHKUNをレジューサー内に設置します。
ランチャーヘッドを設置し、クランプでしっかりスタート管を止めます。
メートルコックと排気弁が閉まっていることを確認して、スタート管の準備が完了します。 - エアカプラーを使用し、スタート管内にエアー圧を送り出します。エアー圧に押され、PUSHKUNは配管内を進みます。
- PUSHKUNはキャッチャー管に到着し、センサーに検知されます。（検知機能付き）
検知器はセンサーの信号を検知し、ブザー音とパトライトの点滅でPUSHKUNの到着を知らせます。 - PUSHKUNはキャッチャー管のバスケットに到着し、配管内の原材料の回収を完了します。
- エアー圧を止めて、キャッチャー管の排気弁及びスタート管のメートルコックを開放して配管内に残っているエアーをリリースします。
配管内のエアー圧が残った状態でPUSHKUNをキャッチャー管から取り出すと、PUSHKUNや原料が飛び出して思わぬ事故につながる場合があります。 - キャッチャー管のクランプを外し、PUSHKUNを受けたバスケットで取り出します。
